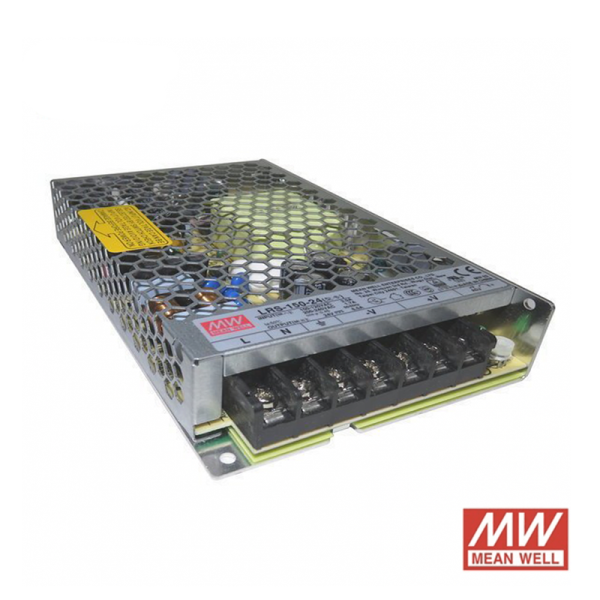

Deze meanwell is zeer geschikt als 24V voeding voor led-strips en led modules en andere constant voltage toepassingen voor binnen gebruik.
Tot maximaal 150 watt te belasten.
Daarnaast is er nog een led aanwezig die de status aangeeft(aan/uit).
Met de potmeter (+V ADJ) kan men de uitgangsspanning nog een beetje regelen. Het is aangeraden om de uitgangsspanning te controleren
alvorens men de 24V van de voeding aansluit. Met de potmeter moet men dan de spanning zo nauwkeurig mogelijk op 24V zetten. Indien u
die mogelijkheid niet heeft, let er dan vooral op dat u niet aan de potmeter komt. De versterker is omsloten in een metalen behuizing. Hiervan
moeten alle kanten (behalve de onderkant) vrij gehouden worden i.v.m. de warmte die vrij kan komen. De onderkant mag dicht op materiaal
gemonteerd worden, maar niet erop. Deze dient namelijk als koeloppervlak.
Men kan de versterker op 2 punten (van bovenaf linksboven en rechtsonder) met 3mm schroeven/boutjes monteren.
Let op: Er worden geen kabels meegeleverd. U moet zelf de 110V/220V kabel en 24V kabel aansluiten.
Hoe men deze aansluit staat hierboven beschreven.
-Ingangsspanning: 85 - 132VAC(110V stand), 170 - 264VAC(230V stand) of 240 - 370VDC( in 230V stand)
-Uitgangsspanning: 24V DC
-Maximale uitgangsstroom: 6.5
Beveiliging tegen kortsluiting, overbelasting en te hoge spanning(op de uitgang)
De overige specificaties staan zeer duidelijk beschreven in de datasheet. Deze kunt u vinden onder het tabblad "Downloads".
-L (Fasedraad, bruine draad)
-N (Nuldraad, lichtblauwe draad)
-Aarde (Geel-groene draad, verbind deze voor meer veiligheid indien mogelijk)
-2x -V (Dat is de GND/ground/min van de 24V)
-2x +V (Dat is de plus van de 24V) Bedrijfstemperatuur : '-30°C t/m +70°C Breedte (mm) : 97 Dimbaar : Nee Garantie : 3 jaar Hertz : 50/60 Hz Hoogte (mm) : 30 Input Ampère : 1700mA Input Voltage : 85-370V(AC) IP-Waarde : IP20 Keurmerken : CE Lengte (mm) : 159
